Radio station (Sender): |
Deutsche Welle - Sender Jülich |
|
Frequency (Frequenz): |
3.995 MHz |
|
Date (Datum): |
21.01.2004 |
|
Empfangszeitraum (MEZ): |
11:40 bis 12:36 Uhr |
|
Empfangszeitraum (UTC): |
10:40 bis 11:36 Uhr |
|
QTH (Standort): |
Sindelfingen, bei Stuttgart (Deutschland) |
|
Latitude (Breitengrad): |
48° 42' N |
|
Longitude (Längengrad): |
08° 59' E |
|
Elevation (Höhe): |
450m |
|
Antenna (Antenne): |
Langdraht ca. 20m lang |
|
Receiver (Empfänger): |
ICOM IC-R8500 |
|
Signal (Empfangspegel): |
S9 +15 bis S9 +25 |
|
Quality (Signalqualität): |
R4-5 (Radiowert) |
|
DRM-SNR: |
23.1 dB bis 26.4 dB |
|
ZF-Mischer: |
Eigenbau von 10.7 MHz auf 12 kHz |
|
DRM-Decoder: |
Softwaredecoder "Dream V1.0" für PC |
|
PC-Betriebssystem: |
Windows 98SE |
|
PC-Prozessor: |
AMD Athlon XP 2600+ |
|
Soundkarte: |
Terratec DMX 6fire 24/96 |

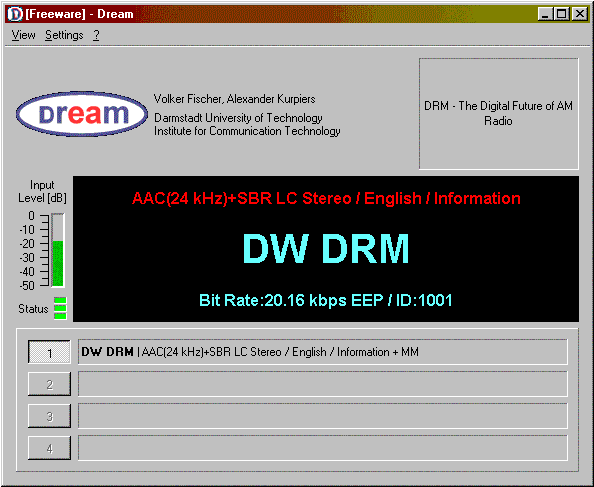

Screenshoots vom Software-Radio während des Logzeitraumes:
Logdaten während des Empfangzeitraumes:
>>>> Dream Software Version 1.0 Starttime (UTC) 2004-01-21 10:38:30 Frequency 6140 kHz Latitude 48° 42' Longitude 08° 59' Label DW DRM Bitrate 20.16 kbps Mode B Bandwidth 10 kHz MINUTE SNR SYNC AUDIO TYPE 0000 24 150 1500/10 0 0001 24 150 1500/10 0 0002 22 150 1499/10 0 0003 24 151 1500/10 0 0004 24 150 1510/10 0 0005 24 150 1500/10 0 0006 25 150 1500/10 0 0007 24 149 1500/10 0 0008 26 150 1500/10 0 0009 26 150 1500/10 0 0010 26 150 1500/10 0 0011 26 150 1500/10 0 0012 26 150 1500/10 0 0013 25 150 1500/10 0 0014 24 150 1500/10 0 0015 24 150 1500/10 0 0016 24 150 1500/10 0 0017 25 150 1500/10 0 0018 25 150 1500/10 0 0019 24 150 1500/10 0 0020 25 150 1500/10 0 0021 22 10 61/00 0 (Hier wurde DRM kurz für die Senderkennung nach AM umgeschaltet) 0022 26 150 1500/10 0 0023 25 149 1495/10 0 0024 23 150 1495/10 0 0025 26 150 1500/10 0 0026 25 150 1500/10 0 0027 24 150 1500/10 0 0028 23 151 1498/10 0 0029 24 150 1500/10 0 0030 25 150 1500/10 0 0031 24 149 1500/10 0 0032 24 150 1499/10 0 0033 24 150 1500/10 0 0034 25 150 1500/10 0 0035 25 150 1500/10 0 0036 25 150 1500/10 0 0037 25 150 1500/10 0 0038 25 150 1500/10 0 0039 25 150 1500/10 0 0040 25 150 1500/10 0 0041 26 150 1500/10 0 0042 24 150 1500/10 0 0043 25 150 1500/10 0 0044 24 150 1500/10 0 0045 25 150 1500/10 0 0046 25 150 1500/10 0 0047 25 150 1500/10 0 0048 25 150 1500/10 0 0049 25 150 1500/10 0 0050 25 151 1500/10 0 0051 25 149 1500/10 0 0052 25 150 1500/10 0 0053 25 150 1500/10 0 0054 24 151 1500/10 0 0055 25 150 1500/10 0 0056 26 150 1500/10 0 CRC: <<<<
Kurzes Empfangsdemo als Audio-mp3PRO File:
Leider liegt mir hierfür kein Audiomitschnitt vor.
